Flowify（沿曲面流动）SketchUp 草图大师中文插件

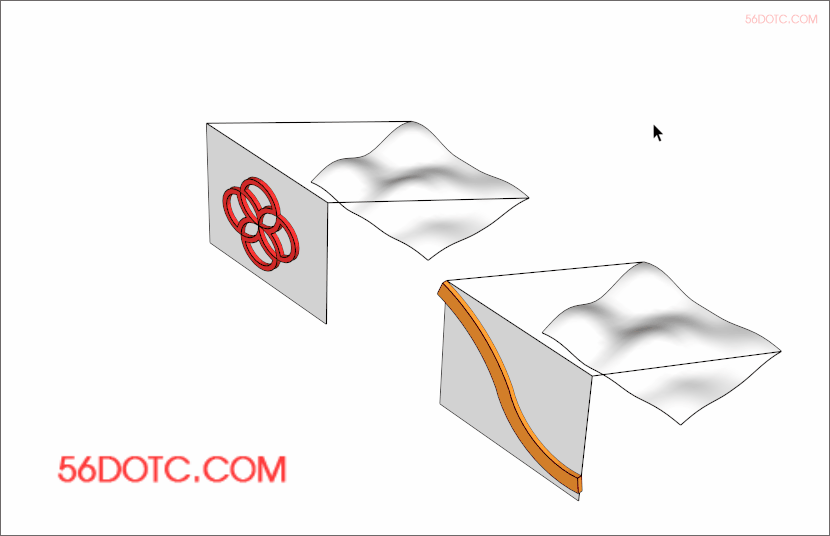

Flowify | 沿曲面流动，该插件的类似于Rhino（犀牛）中的“沿曲面流动”命令，可以将创建好的对象成组参照基础平面，沿目标曲面进行型体的变形，从而实现贴合曲面的效果。如下图：

插件展示

插件信息

• 插件作者：Caul
• 插件版本：v 1.1.0
• 发布时间：2015.03.26
• 汉化作者：H.J
• 图标作者：H.J
• 支持版本：SketchUp2015以上

操作步骤

• 首先创建一个平面成组件或群组；
• 创建目标曲面（网格），同样成组件或群组；
• 再创建两条连接平面和曲面的线并成组件或群组；（可参考上图）
• 将以上三个对象再次成组件或群组（平面、网格曲面以及连接两者之间的线组件）
• 然后创建需要生成的对象并成组件或群组；（上图中的”SketchUp2018″就是生成对象)
• 最后我们选择”执行沿曲面流动”稍等片刻即可计算完成。(注：该插件位于菜单栏”扩展程序”）
