建筑师编程指南之SketchUp插件开发

本系列指南使用的是 SketchUp2018 最新版本，基于 ruby语言进行插件开发。（文章来源：微信公众号：Design-AI-Lab）

环境准备

• 先下载一个扩展，用于方便调试代码：
• https://github.com/Aerilius/sketchup-console-plus
• 打开 Extension Manager

• 选择 Install Extension

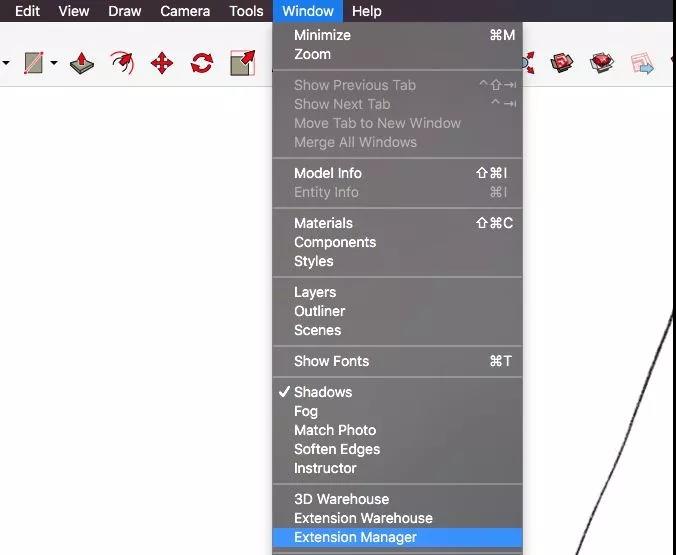

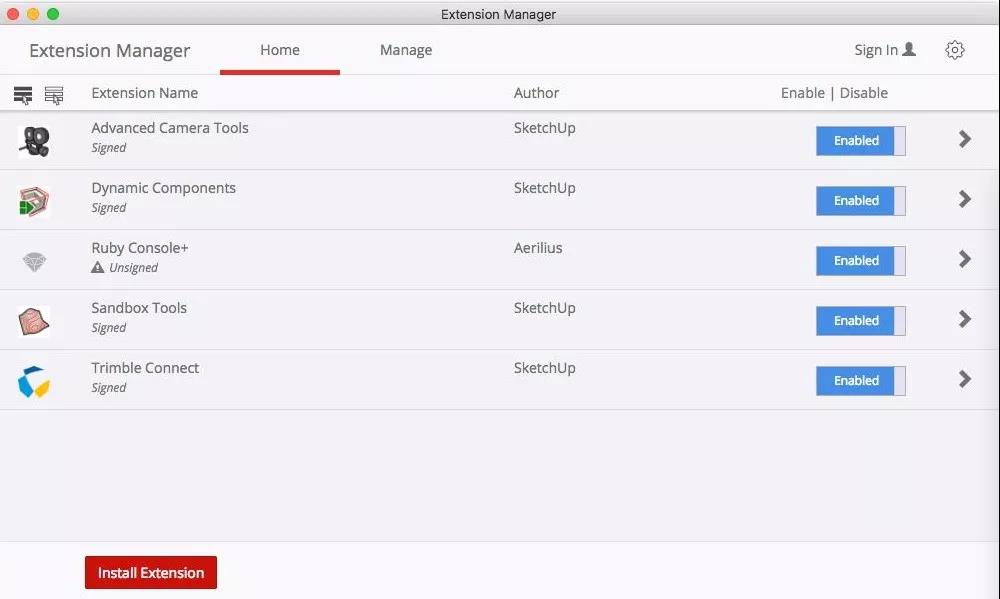

• 安装成功后，打开，界面如下：

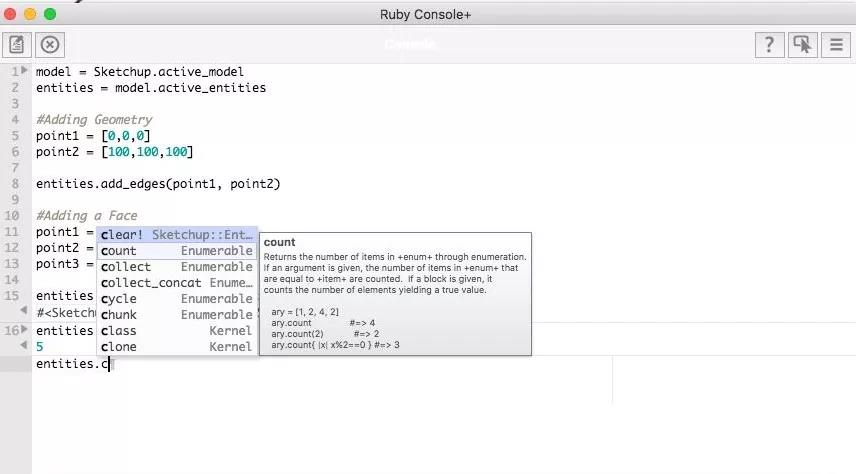

• 这样，我们可以输入多行代码，并且代码也有了提示功能了～

SketchUp模型

通过 Sketchup.active_model 获取当前的 SketchUp 模型，它充当大多数 Ruby API 交互的“入口”。通过 model 下的各种方法，进行相关的操作，详情可以参看API 文档：

http://ruby.sketchup.com/Sketchup/Model.html

其中， UI.messagebox 是 SketchUp 里的提示框，类似于web 开发的 alert 。

model = Sketchup.active_model entities = model.entities layers = model.layers materials = model.materials component_definitions = model.definitions selection = model.selection first_entity = entities[0] UI.messagebox(“First thing in your model is a #{first_entity.typename}”) number_materials = materials.length UI.messagebox(“Your model has #{number_materials} materials.”)

添加点

通过 Geom::Point3d.new 构造一个空间点，再通过 add_cpoint 添加进 model 的entities 里。

model = Sketchup.active_model entities = model.active_entities

point1 = Geom::Point3d.new(100,200,300)

constpoint = entities.add_cpoint point1

if (constpoint)  UI.messagebox constpoint
else  UI.messagebox “Failure”
end

• ps:

构造点也可以通过 point1 = [100,200,350]

试一下生成大批量的随机点吧！

model = Sketchup.active_model entities = model.active_entities

for i in 0..1000  r1=rand(0)>0.5?1:(-1)  r2=rand(0)>0.5?1:(-1)  x=i*rand(100)*r1*r2  y=i*rand(100)*r1*r2  z=i*rand(200)*r1*r2  puts “x:#{x},y:#{y},z:#{z}”  point = [x,y,z]  constpoint = entities.add_cpoint point

end

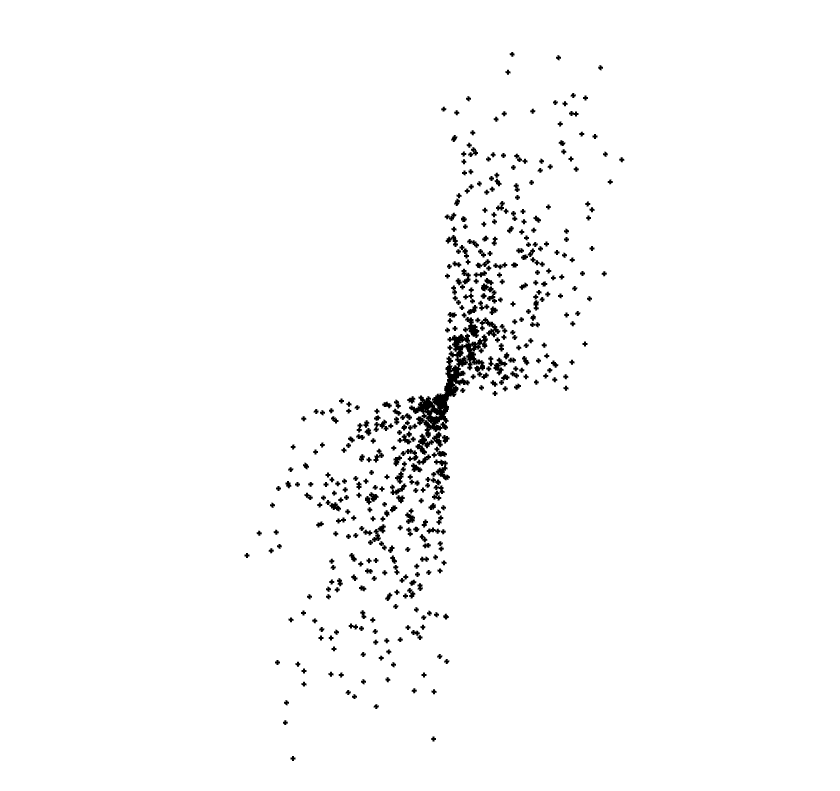

效果如下图

添加直线

通过 model.entities 来添加直线，SketchUp 叫 edges 。先使用 entities.clear!清空下模型。然后，试下一下代码：

point1 = [0,0,0] point2 = [100,100,100] entities.add_edges(point1, point2)

改造下上文随机生成空间点的代码：

model = Sketchup.active_model entities = model.active_entities points=[]

for i in 0..1000  r1=rand(0)>0.5?1:(-1)  r2=rand(0)>0.5?1:(-1)  x=i*rand(100)*r1*r2  y=i*rand(100)*r1*r2  z=i*rand(200)*r1*r2  #puts “x:#{x},y:#{y},z:#{z}”  point = [x,y,z]  points.push(point)  entities.add_edges(points[points.length-2], point)  #constpoint = entities.add_cpoint point

end

• ps:

ruby 的代码注释，单行使用的是 # 号

一团乱麻～哈哈，我们再改造下代码。

model = Sketchup.active_model entities = model.active_entities points=[[0,0,0]]

for i in 0..500  p=points[points.length-1]  r1=rand(0)>0.5?1:(-1)  r2=rand(0)>0.5?1:(-1)  x=p[0]+i*rand(1000)*r1*r2  y=p[1]+i*rand(1000)*r1*r2  z=p[2]+i*rand(2000)*r1*r2  #puts “x:#{x},y:#{y},z:#{z}”  point = [x,y,z]  points.push(point)  entities.add_edges(points[points.length-2], point)  #constpoint = entities.add_cpoint point

end

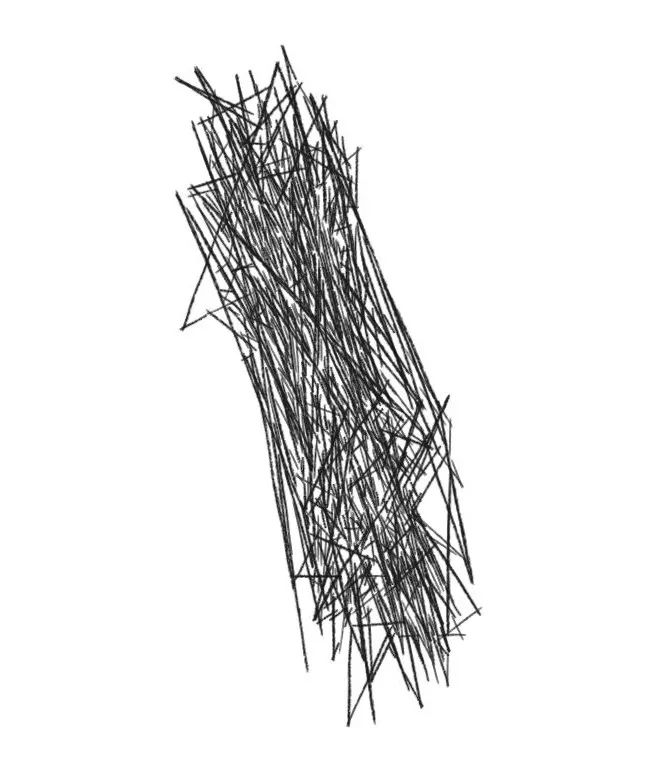

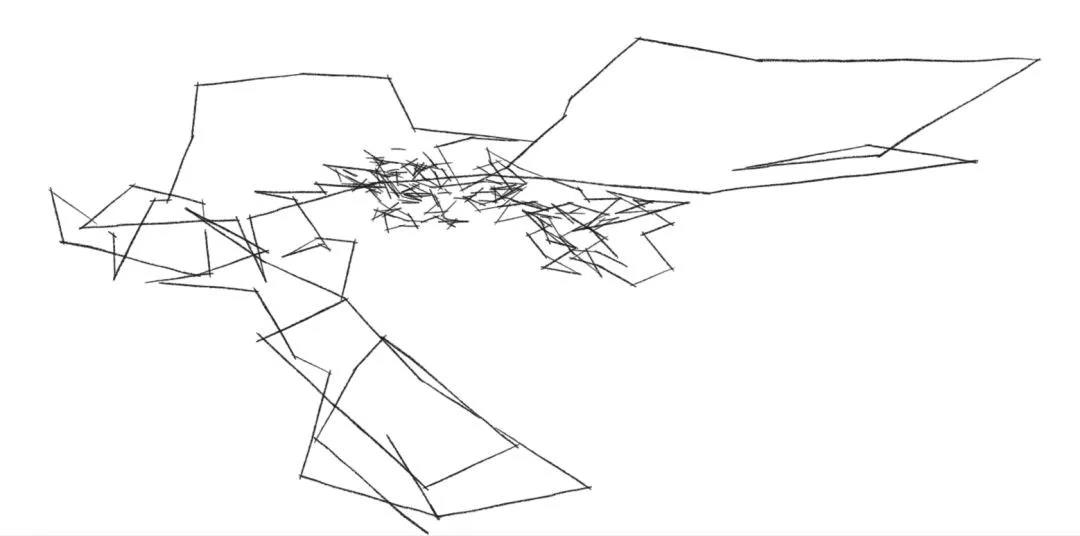

空间随机生长的一个折线：

空间折线构筑物

SketchUp 通过 entities.add_face 添加面。先使用 entities.clear! 清空下模型。然后，试下一下代码：

model = Sketchup.active_model entities = model.active_entities points=[[0,0,0]]

for i in 0..500  p=points[points.length-1]  r1=rand(0)>0.5?1:(-1)  r2=rand(0)>0.5?1:(-1)  x=p[0]+i*rand(200)  y=p[1]+i*rand(20)*r1*r2  z=i*rand(100)  #puts “x:#{x},y:#{y},z:#{z}”    point = [x,y,z]  entities.add_edges(p, point)  points.push(point)
#constpoint = entities.add_cpoint point
if points.length>3            p1 = points[points.length-3]      p2 = points[points.length-2]      p3 = points[points.length-1]      entities.add_face(p1, p2, p3, p1)  end

end

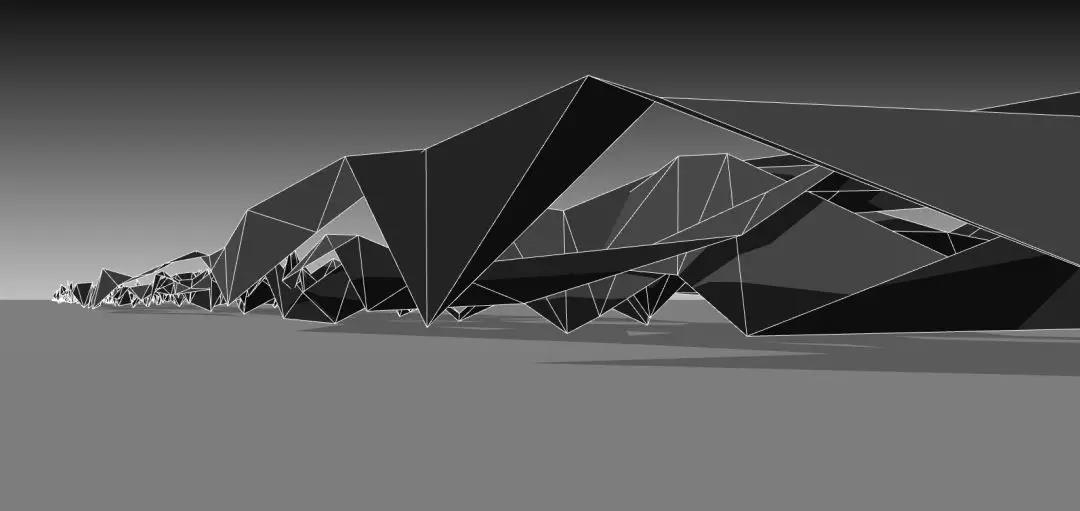

多生成几个就可以达到下图效果：
