SketchUp 2023简体中文版正式发布

2023年02月16日Trimble(天宝)正式发布 SketchUp Pro 2023,下面咱们一起看一下本次官方都更新了那些新功能。

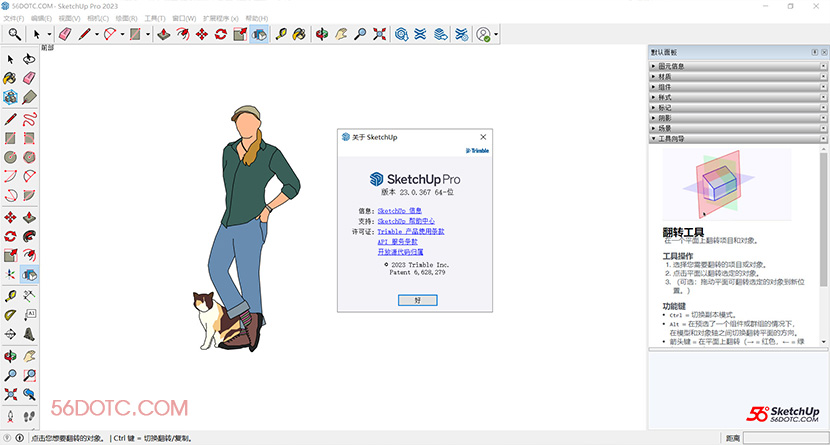

软件界面

首先介绍一下我们最新的比例人Heather ,她是 SketchUp 团队的一名软件工程师。在空闲时间,她十分热衷于园艺和制作奶酪,还喜欢游山玩水,无论是徒步或是使用冰斧、滑雪板和自行车。Heather 爱猫,积极倡导动物保护。

SketchUp Pro 2023新功能

1 新增Studio通用安装程序

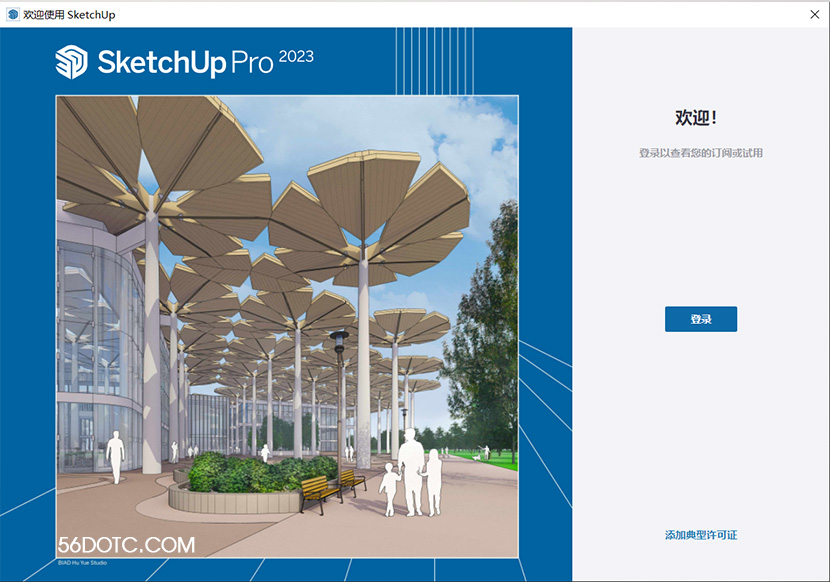

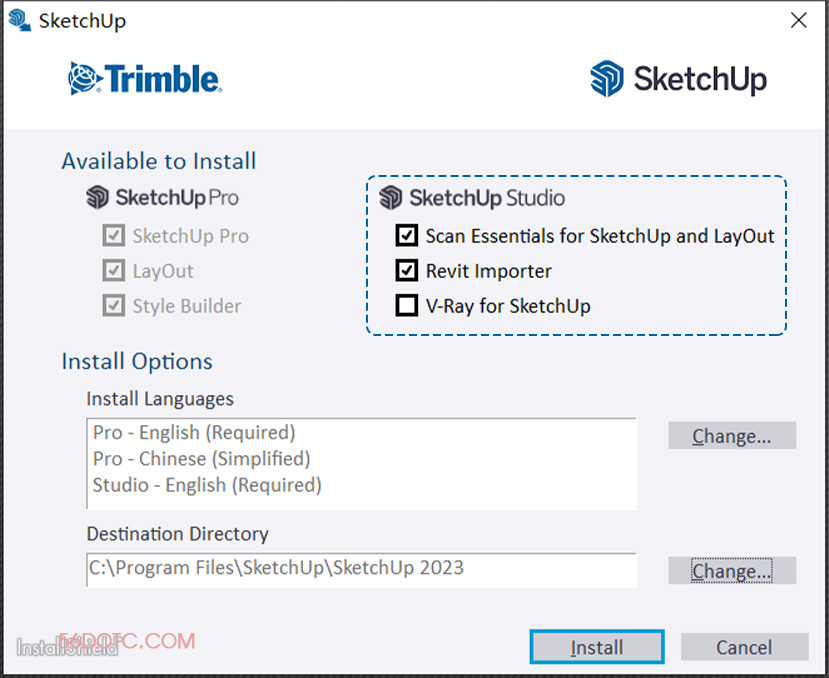

在SkeketchUp2023开始安装时,安装界面增加了SketchUp Studio配套应用程序选项:

  • Revit导入器
  • 扫描点云
  • V-Ray for SketchUp

注意安装时根据自己的需求进行勾选即可,当然如果全部勾选安装时间也会相对增加。

2 Revit导入器

借助适用于 Studio 订阅者的 Windows 上提供的新 Revit 导入器,您现在可以轻松地将 Revit 项目导入 SketchUp 中。我们的 Revit 导入器具有以下功能:

  • 与 SketchUp 2021 以及之后的任何版本的兼容性;直至并包括最新版本。
  • 通过通用 Windows 安装程序和扩展仓库提供。
  • 不需要您具有 Revit 安装或 Revit 许可。
  • 与使用 2011 或更高版本的 Revit 创建的 .rvt 文件的兼容性。

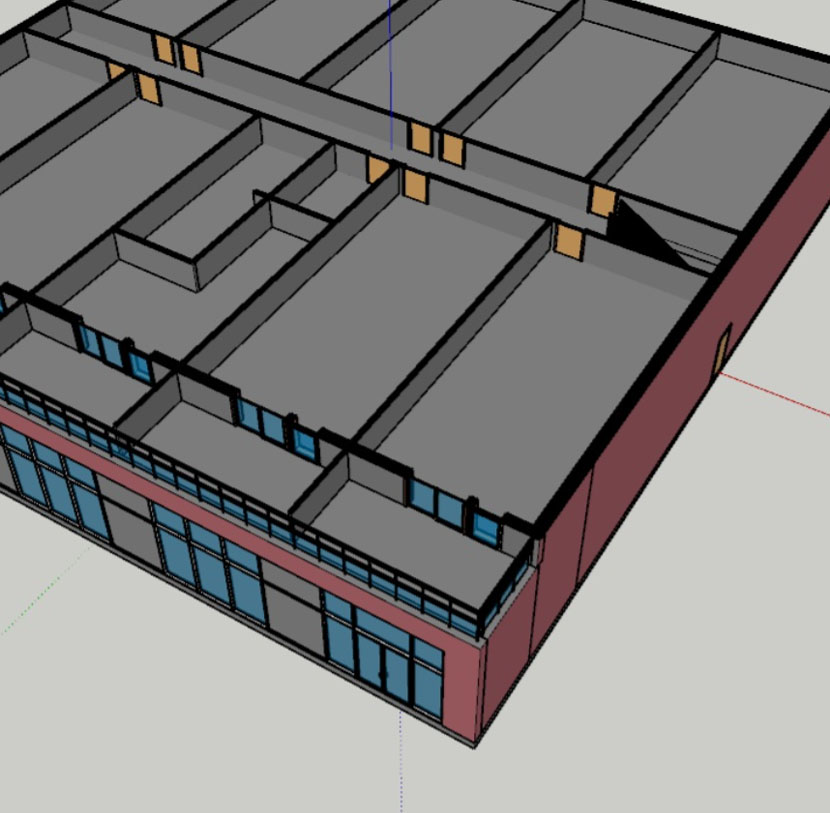

使用 Revit 导入程序将 .rvt 文件合并到 SketchUp 模型中时,SketchUp 会自动创建以下内容:

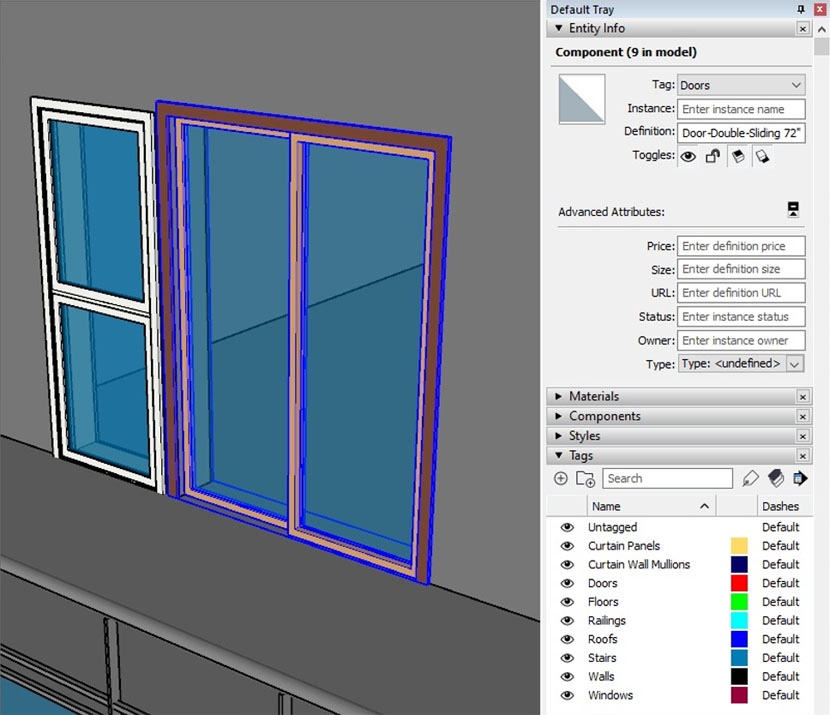

  • SketchUp 组件 – 将所有 Revit 族转换为组件,将相同的 Revit 对象转换为相同的组件,并使用 Revit 族名称/族类型和实例 UUID 命名组件。

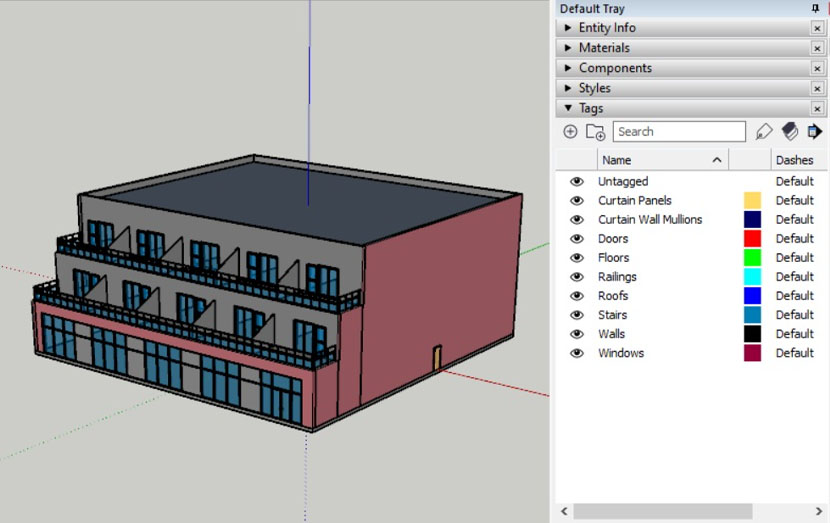

SketchUp 标签 – 所有 Revit 族都会收到以其等效的 Revit 类别命名的标签。

SketchUp 剖面 – 从 Revit 标高创建剖面,指向下方,并放置在 Revit 标高上方 4′ 处。

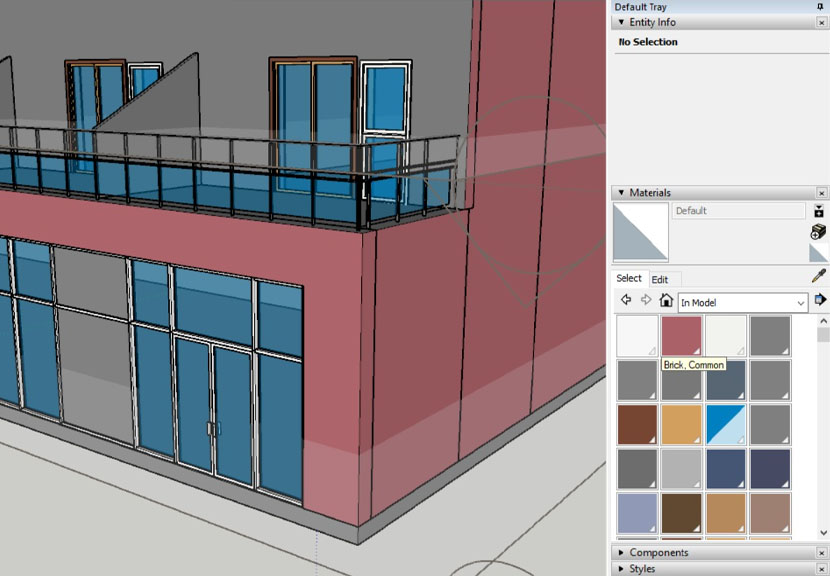

SketchUp材质 – Revit 材质变为“SketchUp上材质”,看起来就像使用 Revit 中的“一致颜色”选项进行渲染一样。

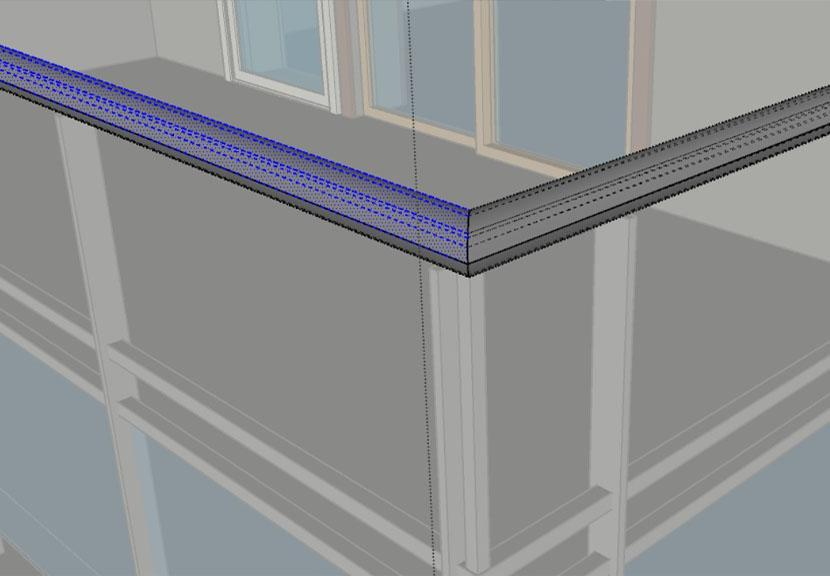

几何图形优化 – SketchUp 优化冗余三角测量并减少导入的 Revit 项目中曲线的线段计数。

3 镜像工具

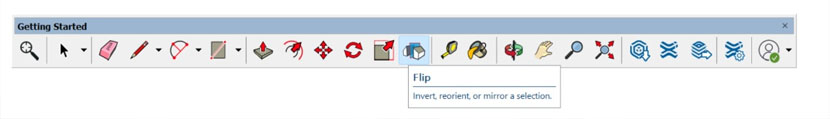

  • Windows中可以从使用入门、大工具集和编辑工具栏中找到镜像;
  • Mac中可以从标准工具栏中找到镜像;
  • 或者从搜索中找到镜像,并根据需要为其指定快捷键。

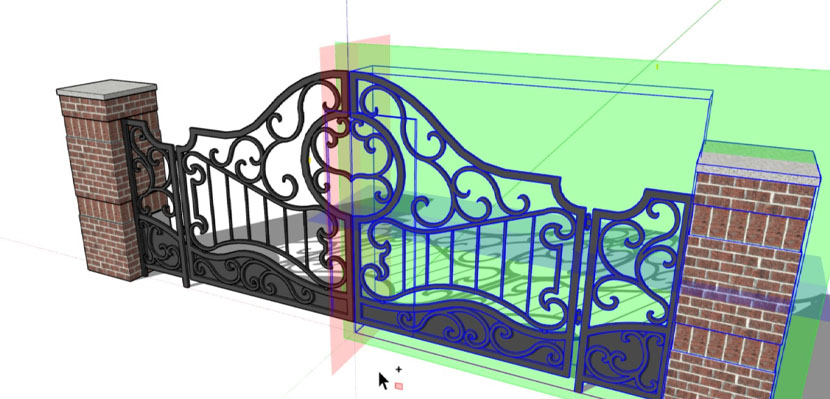

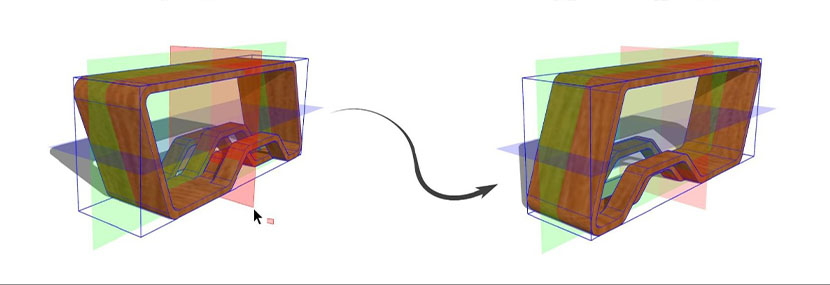

镜像工具会显示与模型坐标轴相对应的红色、绿色或蓝色的平面,像图中将鼠标悬停至红色平面时会以高亮形式显示,单击平面后就会围绕红色平面翻转。在保持选择状态撤销后退,并按下ESC键可以将平面重置为选择的中心。

操作方式:按下Ctrl键(Mac为Option键)切换模式–拖动镜像平面–鼠标单击。

4 多线程保存

在SU2023版本中,开始利用多线程的优势来提高SketchUp中保存大体量模型的效率,对于日常建模人来说,这将大大减少SketchUp在保存大体量模型时无法操作的时间。

5 覆盖

覆盖是一项新的SketchUp API功能,允许开发人员在您使用其他工具时持续扩展行为。这意味着当你继续使用其他本地工具和扩展时,扩展现在可以继续在建模窗口中分析、可视化和创建信息。

例如,你现在可以使用实体检测插件的最新更新,这是一个流行的具有覆盖能力的扩展,在你创建或修复实体的过程中检测它们的问题。

可以通过打开覆盖面板(窗口 > 默认面板 > 覆盖),并点击 “发现更多 “按钮,找到使用覆盖的扩展。

6 显著的建模改进和变化

  • 提高了橡皮擦的灵敏度

提高了橡皮擦的灵敏度,使用上可以得到更准确的效果,更难漏掉实体。

  • 取消选择边线/面
新增两个新的命令:取消选择边线和取消选择面,可以在搜索和右键菜单找到命令。
  • 双击放置轴

新的双击功能,可以双击以快速重新定位轴原点,而无需指定单个轴方向。

  • 徒手线工具更改

用徒手线创建曲线时,按Ctrl+或Ctrl-可以增加或减少线段的数量;提高了绘制徒手线的敏感度,更容易在现有边线旁绘制徒手线,而不会出现意外捕捉的情况。

  • 三点绘图工具的测量值定义

为两点圆弧、三点圆弧和旋转矩形工具规范了一个测量输入。

  • 重新加载组件中的剖面图

将带有剖面图的组件加载到模型中,其样式会与组件保存的剖面图可见性相冲突,此次更新将以模型的设置有限,并且在导入时也会遵循当前样式设置。

  • 搜索结果中显示快捷键

除了查找和激活命令外,SketchUp的搜索功能也会显示搜索结果的快捷键。

7 后台用户界面改进

对SketchUp的Windows版本后台进行了重大更新,从传统的MFC UI框架,转而采用Qt架构,这更易于代码维护,也利于创造更现代的用户体验。虽然和SketchUp Pro 2022有轻微差异,但经过我们测试下来,总的来说SketchUp Pro 2023在Windows上与上一版本相比并不怎么稳定可靠。

8 错误修正/小功能添加

稳定性
  • 修复了导出含有错误的文件到DWG时的崩溃。
  • 修复了复制粘贴大型模型时的无响应问题。
  • 增加了更多处理损坏文件的情况。以前SketchUp会崩溃的情况下,现在将会以一条消息显示该文件无法打开。
  • 纠正了以特定方式损坏的模型,有这种损坏的模型将现在可以正确打开。
  • 修复了多种情况,即模型文件以不同方式损坏可能导致 SketchUp 崩溃。
工具
  • 圆弧工具(在连续切线和法线绘制模式下)现在可以在绘制圆弧后适当增加和减少线段的数量。
  • 旋转矩形和弧形工具可以通过输入新的数值来更改长度,直到移动光标或单击鼠标。
  • 纠正了使用平移和环绕观察等工具时无法使用上一个/下一个相机视图的问题。
  • 工具控制图标,例如缩放工具中调整大小的控制点,在视图转动或平移时将保持可见。
  • 大大提高了放置和调整导入图像大小的性能。
  • 改进弧线工具的工作方式,使输入到数值框的条目更加灵活。

9 LayOut优化

  • LayOut DWG参考
  • 自定义旋转起始角度
  • 对标记的可见性改进
  • 每页序列自动图文集
  • 视口改进
官方下载网址:https://www.sketchup.com/download/all
