广州塔SketchUp无插件建模教程草图大师建模教程异形建模

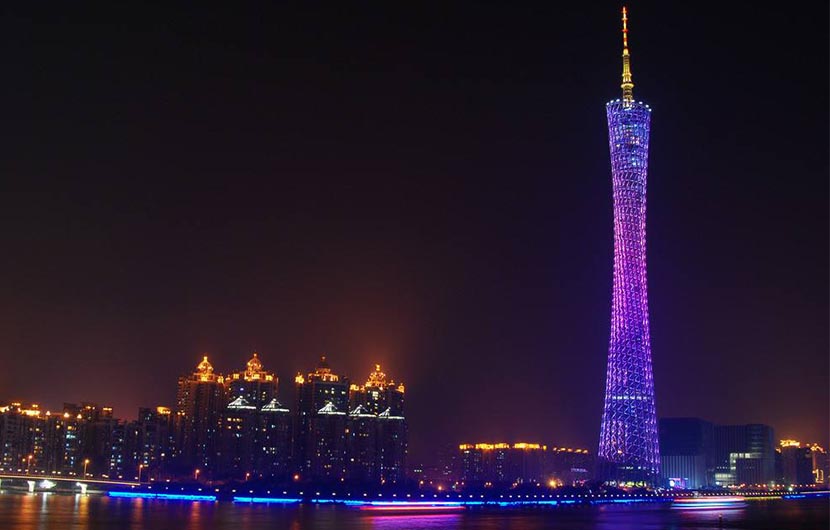

广州塔又称广州新电视塔，昵称小蛮腰，位于中国广州市海珠区（艺洲岛）赤岗塔附近，距离珠江南岸125米，与海心沙岛和广州市21世纪CBD区珠江新城隔江相望。广州塔塔身主体450米（塔顶观光平台最高处454米），天线桅杆150米，总高度600米 。

中文名称: 广州塔

外文名称:Canton Tower

地理位置:广州市海珠区

高度:600m

操作步骤

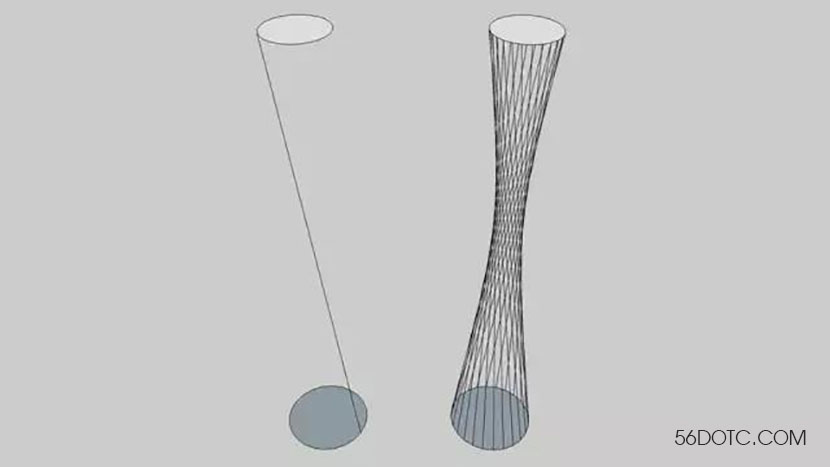

• 第1步：绘制上下圆形错位连线，再对其旋转列并将纵向线成组（如下图）

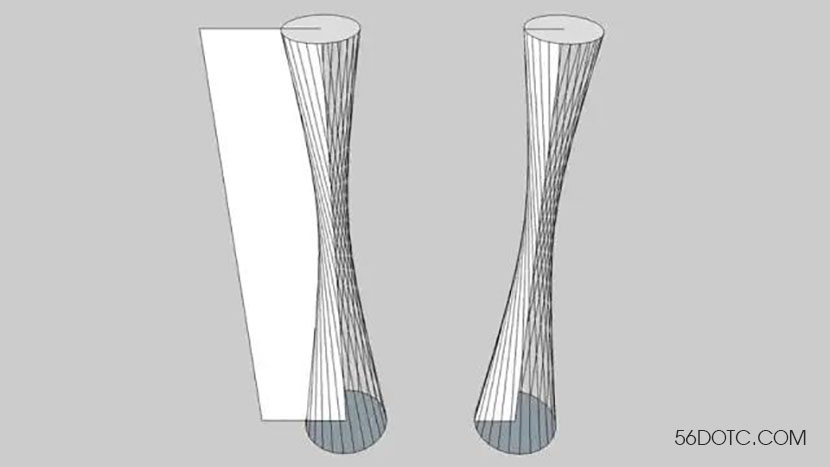

• 第2步：绘制主体截面通过连线达到下图右侧效果；

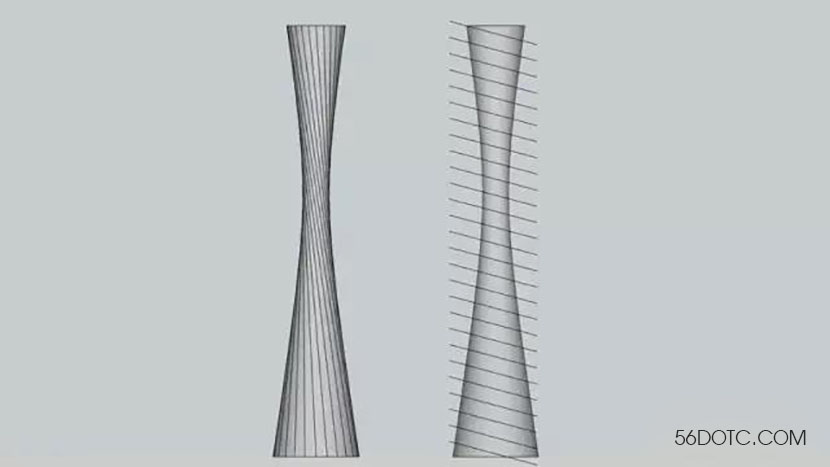

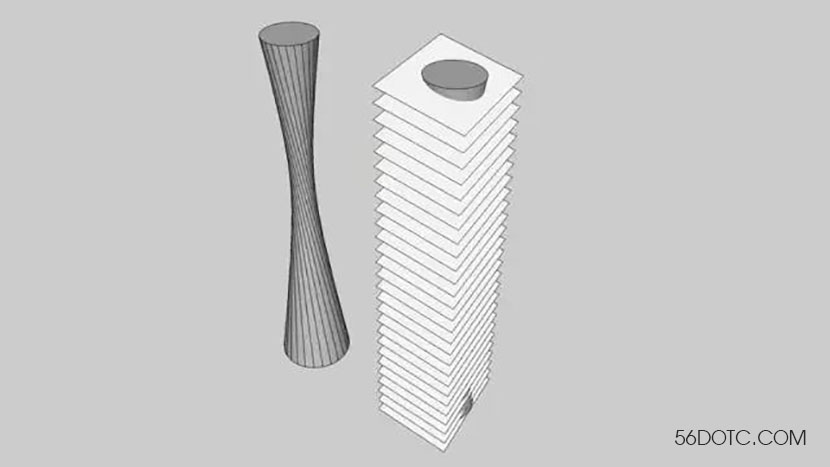

• 第3步：将截面进行路径跟随成组后得到下图左侧效果，再复制出主体绘制平面成组并对其阵列（如下图：）

• 第4步：延续上一步，将平面组件调整成下图右侧效果即可（方法：进入平面组件内全选后对其向下旋转１５度）；

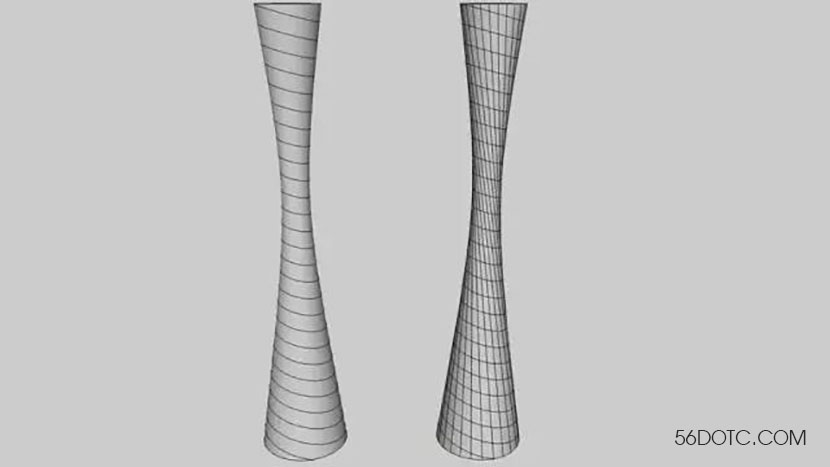

• 第5步：选择斜面组件（上图中平面组件）和主体进行模型交错并成组得到下图左侧效果，然后和纵向线条合并得到下图右侧效果（如下图：）

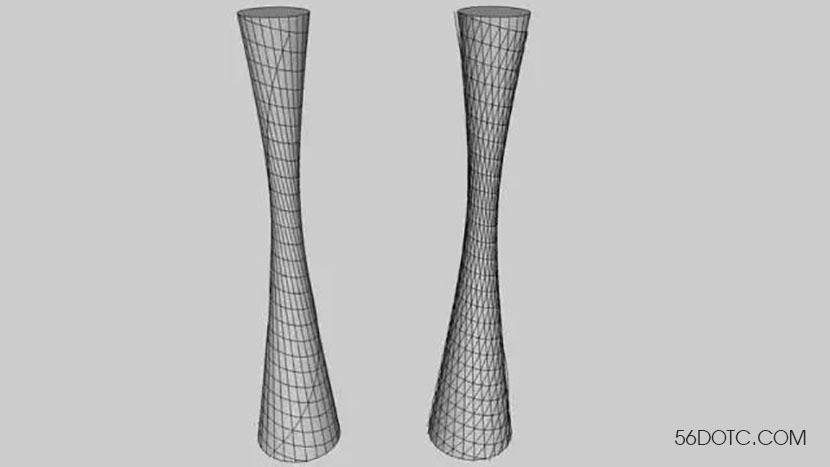

• 第6步：开始绘制螺旋线，这个过程可能需要一定的时间，完成后得到下图右侧效果；

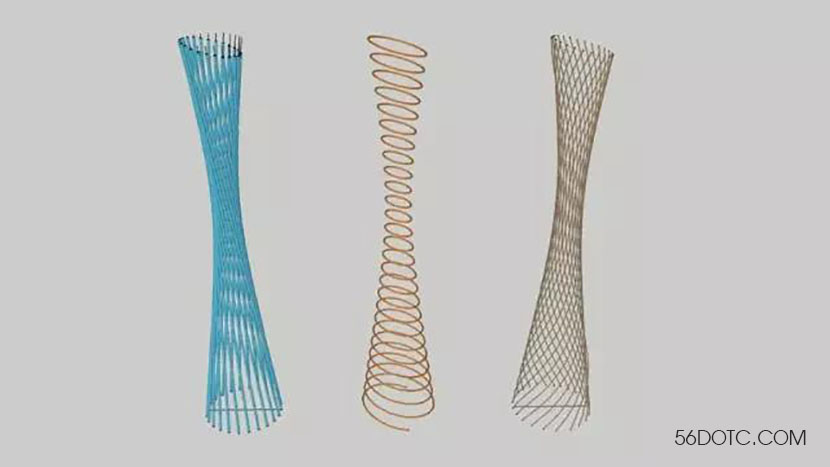

• 第7步：将之前成组的纵向线、斜面线、螺旋线分别绘制圆形截面进行路径跟随（如下图：）；

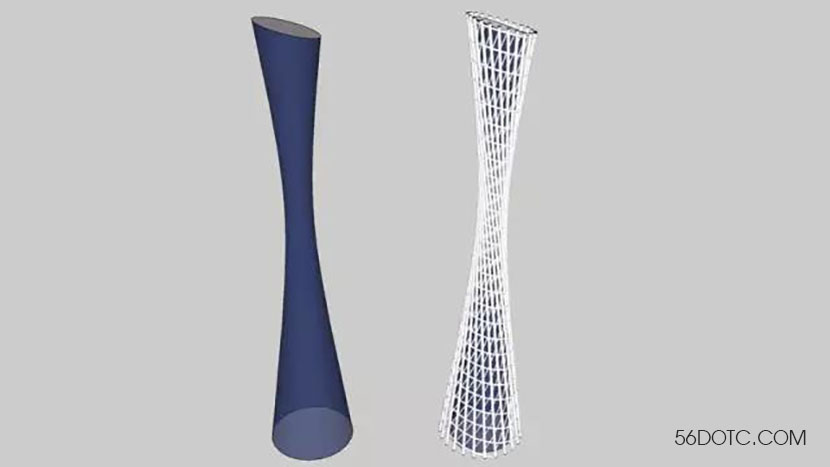

• 第8步：主体组件+纵向组件+斜面组件+螺旋组件=下图右侧效果；

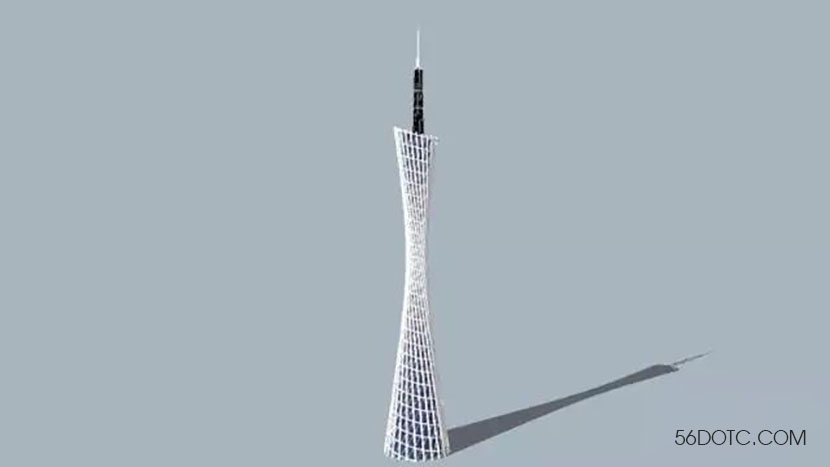

• 第9步：最后进行塔尖的创建，这里就不一一讲解步骤，留给大家自行完成，最后效果如下图：

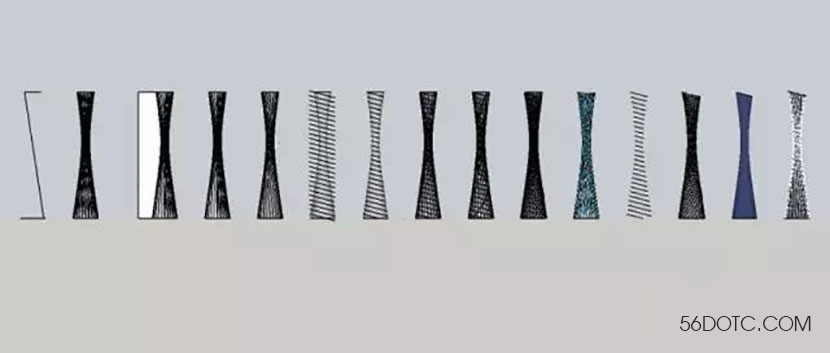

• 那最后我们再回顾一下所有的创建步骤（如下图：）
