利用SketchUp Ruby控制台绘制五角星

SketchUp二次开发语言Ruby类由上至下分为APP，Model，Entities三大类，其中APP指的是Sketchup应用程序本身，Mode类指的是Sketchup模型文件，Entities类指各种实体，比如直线，圆弧等。向当前模型中添加实体的一般方法是先定义一个模型,ents=Sketchup.active_model.entities,取得当前模型的引用，然后利用entities的add方法添加各种实体。下列语句以原点位中心，在xoy平面上绘制一个五角星形图案。

操作步骤

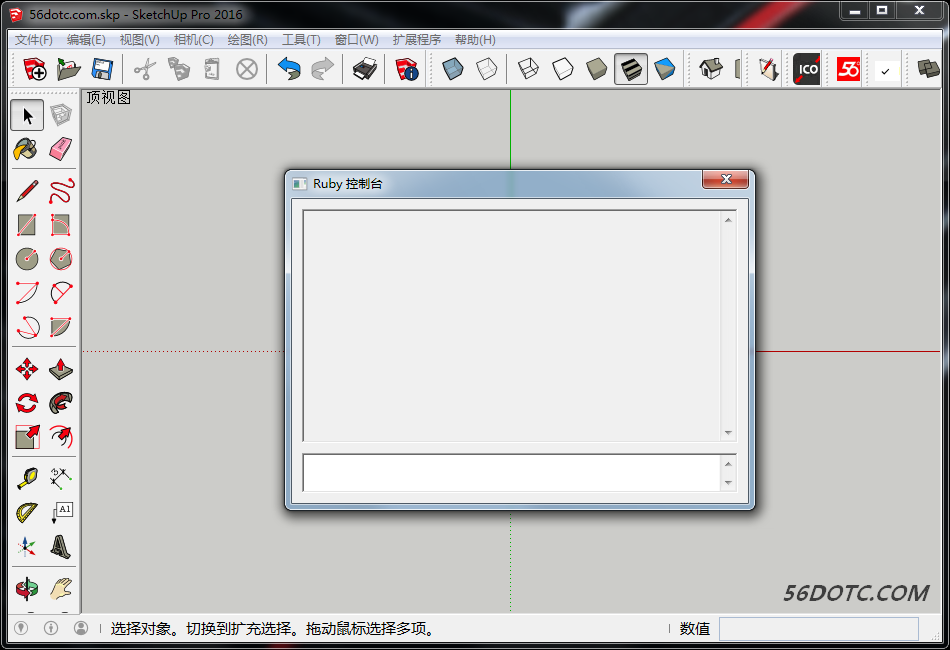

第一步：打开”SketchUp”软件再并单击”窗口” 找到”Ruby控制台”将弹出如下图所示窗口：

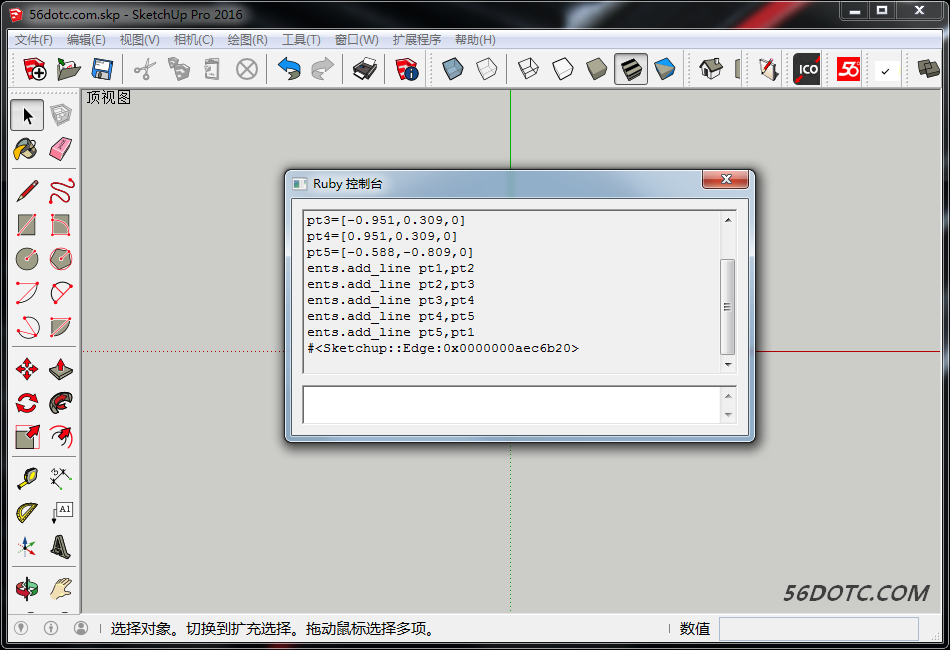

第二步：将下面的代码复制粘贴进去然后回车，如下图：

ents=Sketchup.active_model.entities
pt1=[0,1,0]
pt2=[0.588,-0.809,0]
pt3=[-0.951,0.309,0]
pt4=[0.951,0.309,0]
pt5=[-0.588,-0.809,0]
ents.add_line pt1,pt2
ents.add_line pt2,pt3
ents.add_line pt3,pt4
ents.add_line pt4,pt5
ents.add_line pt5,pt1

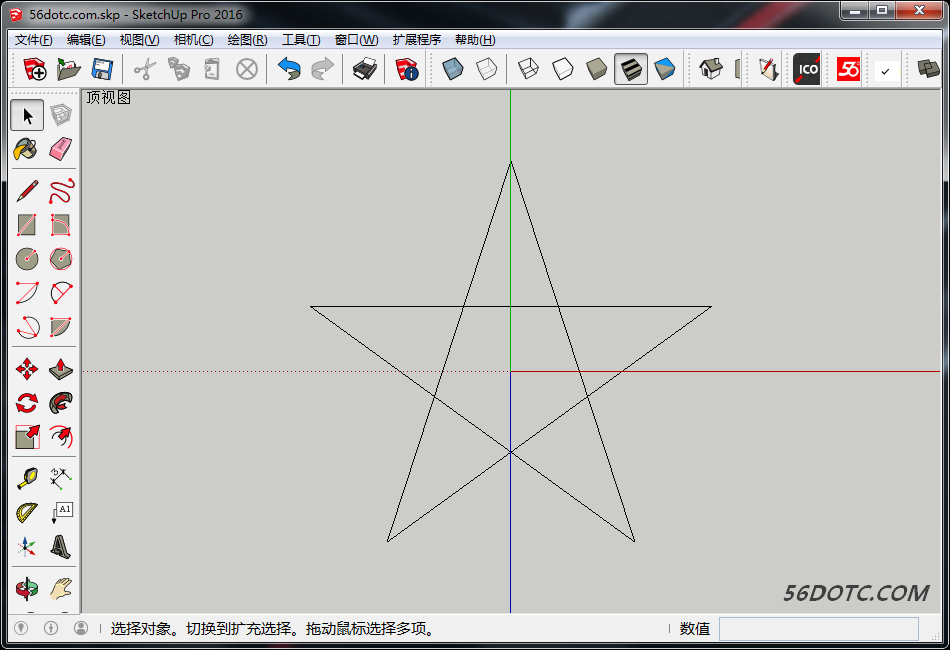

第三步：执行完以上两步就已经完成了，关闭Ruby控制台，单击”充满视窗”将得如下图所示：

下载代码：
