SketchUp隐藏的秘密。在SketchUp中隐藏了很多参数控制（也就是Ruby控制台命令代码）。例如：切换到“前视图”，操作步骤：打开SketchUp / 菜单栏“窗口”/ Ruby 控制台，然后输入Sketchup.send_action 10502 回车，再看左上角会显示为“前视图”。这一个是封面命令，输入Sketchup.send_action 21056 回车，注明：一定要先选中封闭的边线，再次输入代码才可以创建面，有兴趣直接打开SketchUp软件动手试试吧。

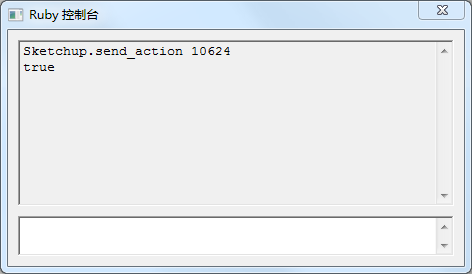

Ruby控制台界面：
send action代码：
操作步骤：打开SketchUp / 菜单栏“窗口”/ Ruby 控制台，输入 Sketchup.send_action 加5位代码 回车就可运行了
# 10501: （设置为顶视图）set view to Top
# 10502: （设置为前视图）set view to Front
# 10503: （设置为右视图）set view to Rear
# 10504: （设置为左视图）set view to Left
# 10505: （设置为后视图）set view to Right
# 10506: （设置为底视图）set view to Bottom
# 10507: （设置轴测视图）set view to Axonometric
# 10508: （环绕观察工具）
# 10509: （缩放相机工具）
# 10519: （设置为平行投影）set camera to ortho (removes perspective)
# 10521: （系统设置对话框）display the System Preferences dialog box (Files tab)
# 10522: （隐藏/显示红蓝绿轴）removes axes display
# 10523: （平移工具）pan
# 10525: （设置视线高度）set the interactive eye height feature
# 10526: （缩放窗口工具）zoom window
# 10527: （充满视窗工具）zoom extents
# 10529: （返回上一次视图）zoom out 2
# 10531: （标准工具栏打/关）toggle the Standard toolbar
# 10532: （相机工具栏开/关）toggle the Camera toolbar
# 10533: （阴影设置对话框）display the Shadows Settings dialog box
# 10537: （视图工具栏开/关）toggle the Views toolbar
# 10538: （模型信息对话框）display the System Preferences dialog box (Display tab)
# 10545: （阴影开/关）toggle Color ByLayer
# 10546: （阴影工具栏开/关）toggle Shadows toolbar
# 10551: （工具图标放大/缩小）toogle Large icons
# 10576: （样式工具栏开/关）toggle Render Mode toolbar
# 10596: (X 光模式显示）set Render Mode to No Transparency (Preferences)
# 10597: （线框模式显示）set Render Mode to Wire (Preferences)
# 10598: （消隐模式显示）set Render Mode to Transparency (Preferences)
# 10599: （着色模式显示）set Render Mode to Surfaces Shading (Preferences)
# 10600: （材质模式显示）set Render Mode to Texture (Preferences)
# 10601: （单色模式显示）set Render Mode to No Texture (Preferences)
# 10602: （阴影开/关）toggle Shadows
# 10603: （轮廓线开/关）toggle Profiles
# 10604: （扩展延长线开/关）toggle Extension Lines
# 10605: （抖动线开/关）toggle Jitter edges
# 10624：（打开隐藏相机设置面板）使用方法
# 21019: （橡皮工具）Hide Status bar and VCB
# 21020: （直线工具）Show Status bar and VCB
# 21022: （选择工具）Hide Status bar and VCB
# 21024: （测量工具）select the Measure tool
# 21031: （手绘线工具）select the Freehand Draw tool
# 21041: （推拉工具）select the PushPull tool
# 21048: （移动/复制工具）select the Move tool
# 21052: （隐藏选中的物体）hide selected objects
# 21056: （选中封闭的边线创建面）Create face with selected edges closed loop
# 21057: （量角器工具）select the Protactor tool
# 21060: （显示组件对话框）display Components Window
# 21061: （绘图工具栏栏开/关）toggle Draw toolbar
# 21065: （圆弧工具）select the Arc tool
# 21067: （添加场景页面）creat a new Page
# 21074: （材质油漆桶工具）show the Materials Browser Window
# 21078: （删除场景页面）select the Paint Bucket tool
# 21080: （打开场景管理对话框）display the Page Manager Window
# 21094: （矩形工具）select the Rectangle tool
# 21095: （多边形工具）select the Polygon tool
# 21096: （绘圆工具）select the Circle tool
# 21098: （打开文件对话框）open the Open Window
# 21100: （偏移工具）select the Offset tool
# 21101: （全选）slect all objects
# 21124: （有效性检测报告）launch the validity check tool
# 21126: （坐标轴设置）select the Axes tool
# 21029: （旋转工具）select the Rotate tool
# 21032: （图层工具条开/关）toggle Layer toolbar
# 21169: （定位相机）select the Position Camera tool
# 21200: （插入2D图像对话框）display the Insert Image Window
# 21236: （比例缩放工具）select the Scale tool
# 21237: （导出2D图形对话框）display the Export 2D Graphics Window
# 21245: （多边形偏移系数）display a Polygon Offset Factors dialog box
# 21337: （剖面工具）select the Section Plane Placement tool
# 21354: （打开图层管理面板）open the Layer Window
# 21386: （导出场景动画对话框）open the Export Animation Window
# 21405: （文字标注工具）select the Text tool
# 21406: （雾化控制面板）display Fog dialog box
# 21410: （尺寸标注）select the Dim tool
# 21433: （编辑工具条开/关)toggle Edit toolbar
# 21442: (路径跟随工具)select the FollowMe tool
# 21460: (打开欢迎界面)display Licence
# 21466:（显示快速开始文件）display Quick reference Card in Adobe Reader
# 21477: (快捷键位表)List accelerators in window
# 21488: (图元信息面板)display Entity Info Window
# 21490:（柔化边线工具）display Soften Edges Window
# 21494: （相机视野）select Field of view tool
# 21513: （大纲管理面板）display a tree of the model with selectable items !!!
