ContoursTool V1.0（等高线工具）SketchUp插件 草图大师中文插件

ContoursTool V1.0｜等高线工具，该插件由武汉大学测绘学院航天所研究生”李一挥”开发，插件图标由天拓集团DBO发展事业部技术顾问黄慧宇(费诗)设计；插件目前为免费产品，用户可以非商业性、无限制数量地下载、复制、安装及使用，欢迎广大用户反馈意见和建议。（注：已经获取原作者授权发布。）

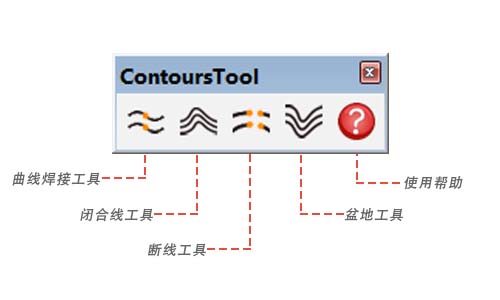

插件界面

插件信息

• 插件名称：ContoursTool
• 插件作者：李一挥/费诗
• 插件版本：V1.0
• 发布时间：2016.10.12
• 最高支持：SketchUp 2014以上版本，只支持Windows系统。

插件功能

1. 曲线批量连接（曲线焊接工具）

选中所有待连接的线段，再点击工具条图标，即可自动将所有首尾相连的线(edge)全部连接成为曲线(curve)，如图1、图2所示。

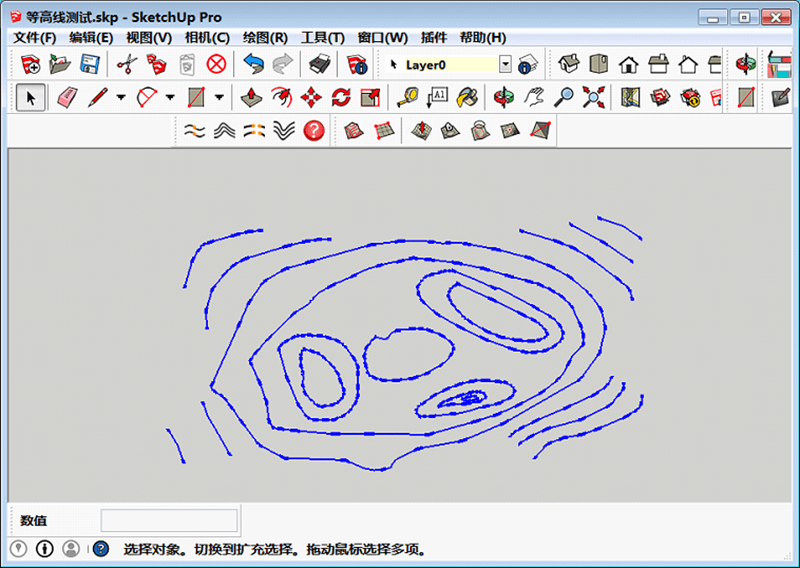

（图1）选中待连接的线段

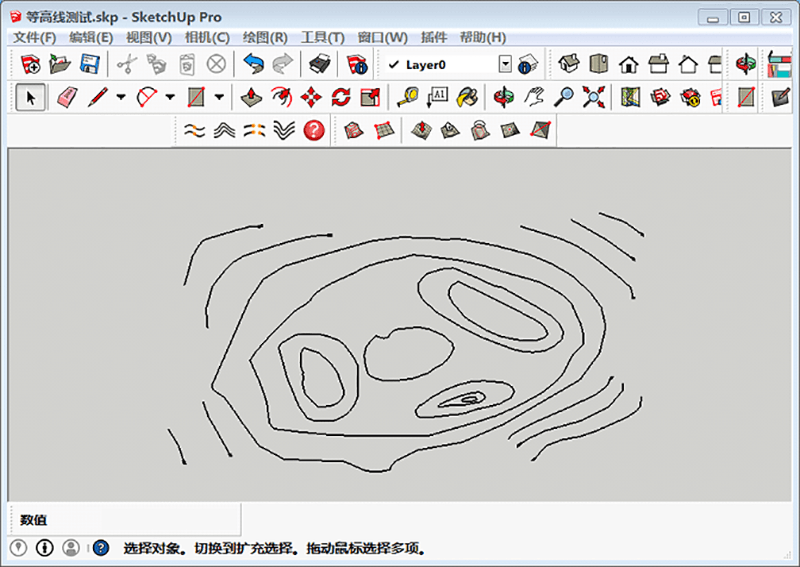

（图2）连接成曲线后的效果

2. 自动调整闭合等高线（闭合线工具）

选中所有的等高线（可以将断开的等高线也选中，程序只处理闭合的等高线）；点击工具条图标，弹出参数设置窗口，见图3；

（图3）闭合线设置参数

设置等高距（相邻等高线之间的高程差，标准地形图上为两条首曲线之间的高程差）、最低高程（最外层等高线的高程，这里默认地形为山体，即内圈等高线高于外圈的等高线），单位为米；

输入参数之后程序将会自动将闭合的等高线移动到指定的高程，如图4。

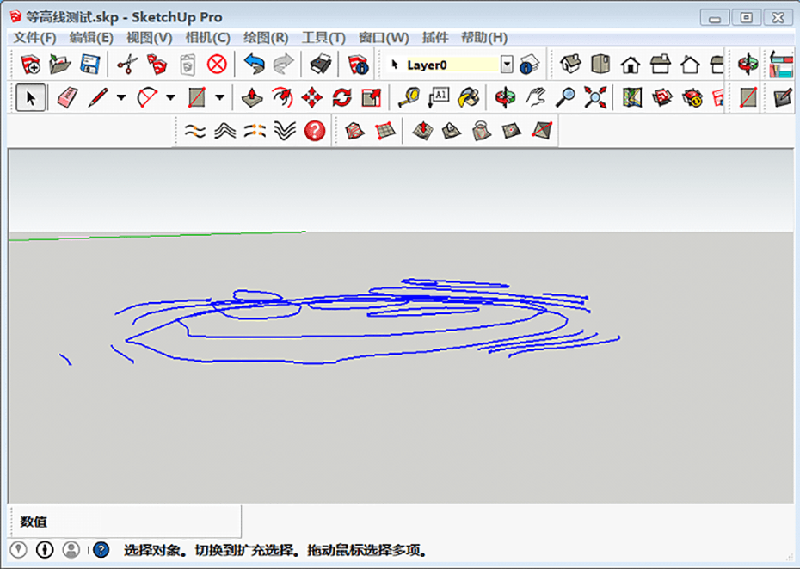

（图4）闭合等高线处理效果

3. 调整断开的等高线（断线工具）

选中待调整的断开的等高线（无关的线也可以选中，程序不会处理）；点击工具条图标，弹出参数设置窗口，设置等高距（图5）；

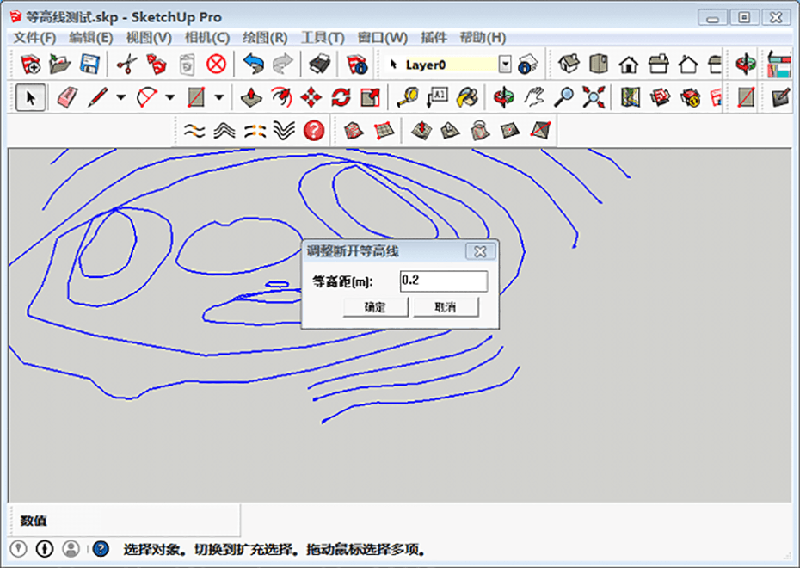

（图5）断开的等高线设置参数

开始由高到低画线，点击第一点，注意第一点要点击在相邻的闭合等高线内部，保证画的线段要经过该闭合等高线，程序以此作为高程的参考，该闭合线高程不变；

点击第二点，保证画的线段与要调整的断开的等高线都相交，程序将会自动将断开的等高线移动到相应的高程处，如图6、图7。

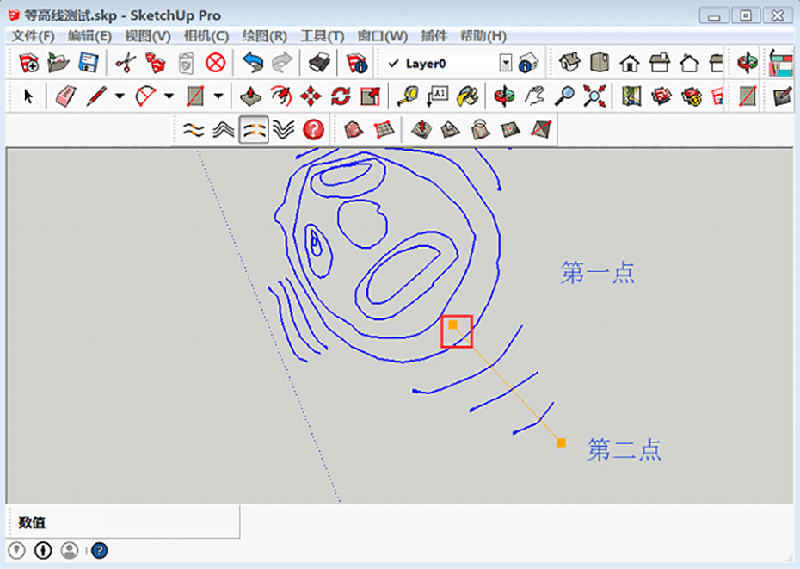

（图6）断线工具设置参考线

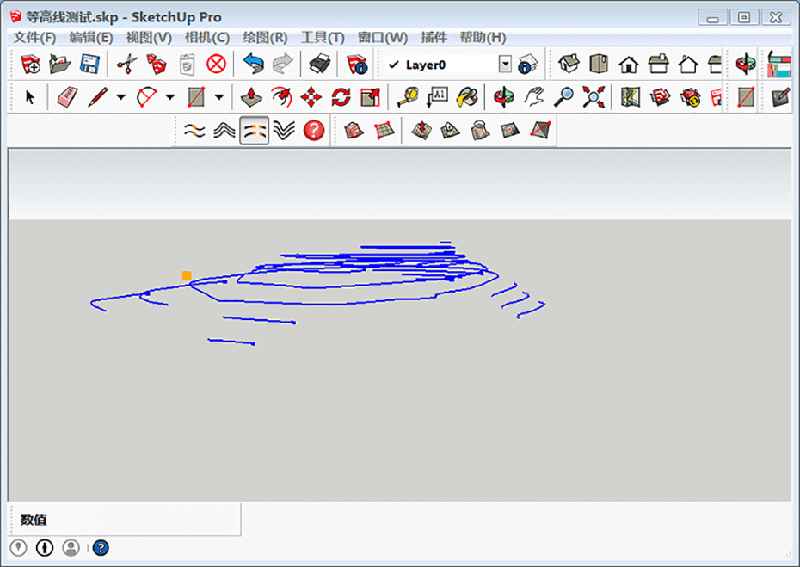

（图7）断开的等高线处理效果

4. 构造盆地地形（盆地工具）

操作步骤与3类似，由高到低画线，外围的参考线高程不变，如图8、图9、图10、图11所示。

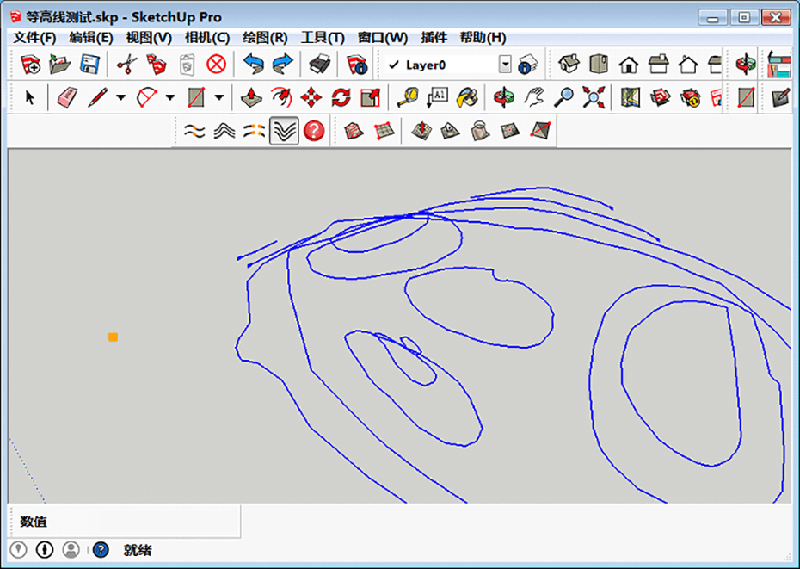

（图8）盆地工具处理前

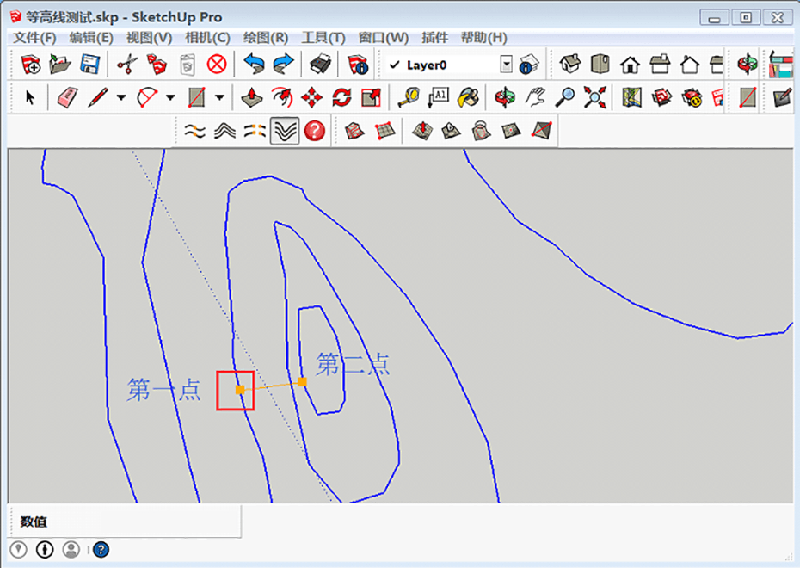

（图9）盆地工具设置参考线

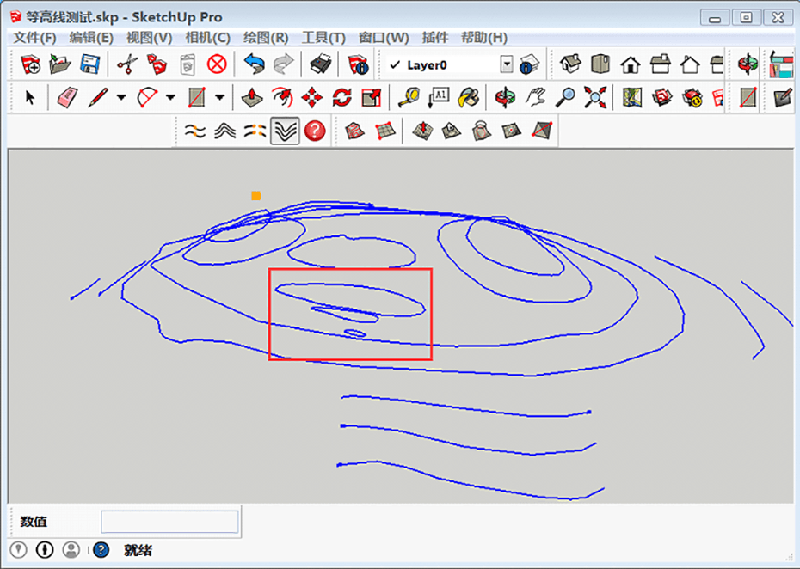

（图10）盆地工具处理效果

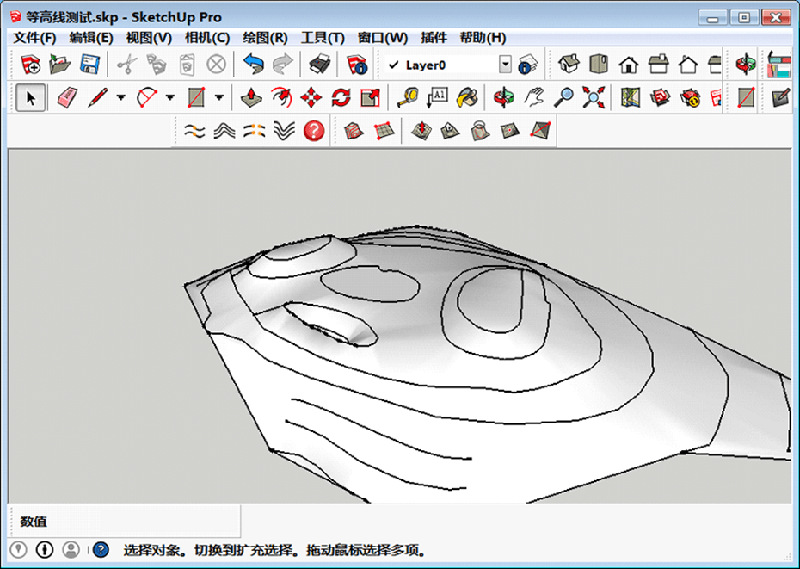

（图11）使用沙盒工具构造地形效果

关于作者

• 李一挥，男，武汉大学测绘学院2017级硕士研究生，求学于航空航天测绘研究所，专业为摄影测量与遥感，兴趣方向为摄影测量、图像处理、计算机视觉、三维建模与地理信息系统等，熟练掌握VC++、C# ArcGIS Engine、SketchUp Ruby等开发技术，提供相关领域的软件开发服务。
• QQ：1772042226
• E-mail：yhli@whu.edu.cn
• 地址：湖北省武汉市珞瑜路129号，武汉大学测绘学院304
