什么是V-Ray For SketchUp ？那今天我在这里和大家分享一篇由网上整理的一篇文章。首先我们要知道，V-Ray For SketchUp是将V-Ray以插件的形式整合嵌置于SketchUp之内的，V-Ray For SketchUp成功的沿袭了SketchUp的日照和贴图习惯。使得方案表现有了最大程度的延续性。V-Ray For SketchUp参数较少、材质调节灵活、灯光简单而强大。只要掌握了正确的方法，很容易做出照片级的效果图。OK，那下面我们一起来欣赏一下由Chaosgroup官网上发布的V-Ray For SketchUp作品。下载《V-Ray2.0 For SketchUp2016》安装程序。
官方画廊作品

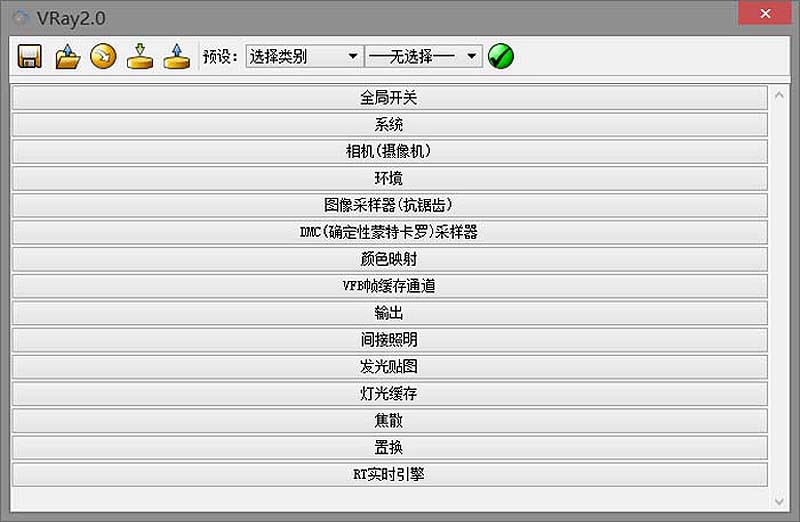

V-Ray For SketchUp的参数面板
V-Ray For SketchUp特征
- 优秀的全局照明
- 超强的渲染引擎
- 支持高动态贴图
- 强大的材质系统
- 便捷的布光方法
- 超快的渲染速度
- 简单易学
V-Ray For SketchUp 材质
VRay渲染器提供了一种特殊的材质－VrayMtl－VRay材质。在场景中使用该材质能够获得更加准确的物理照明（光能分布），更快的渲染，发射和折射参数调节更方便。使用VrayMtl，你可以应用不同的纹理贴图，控制其反射和折射，增加凹凸贴图和置换贴图，强制直接全局照明计算，选择用于材质的BRDF。
V-Ray For SketchUp灯光系统
1、泛光灯
泛光灯是一种点光源，也是最常见的光源类型，光线从单一的点向四周发射过来。太阳是现实世界中的第一光源，太阳本身就是一个点，虽然它的体积比较大，但是由于离地球非常遥远，所以就可以看做是一个点。在vray中，点光源是第一光源，可以做主光源，也可做补光，任何角落都能利用点光源得到很好的照明效果，它的衰减方式多样，可以根据实际情况灵活运用。
参数详解
- 亮度
on：是否激活该光源
颜色：控制灯光颜色
倍增值：控制灯光的强弱
- 选项
衰减：线性–是最简单的衰减方式，它按照物体与光源之间的距离的变化呈线性衰减变化；
反转正方形–最接近自然衰减方式的一种类型，能够得到比较正确、生动的衰减效果。
- 采样
光子细分：控制灯光光子的品质，值越高，灯光越细腻，渲染时间越长。默认值为500
焦散细分：当场景启用焦散效果时，与焦散全局控制参数一起决定焦散效果的品质。默认值为1000
- 阴影
on：控制阴影是否开启
阴影偏移：决定阴影与物体偏移的距离，0为不偏移。
半径：控制点光源的半径。点光源的半径越大，所产生的阴影越柔和。
细分：控制阴影的品质。如场景渲染后出现颗粒等不良效果时，加大细分值可以消除这一情况。默认为8，一般提高一倍便可解决。
2、矩形灯光
矩形灯光在SketchUp中应用十分广泛，很多场景不用点光源只有矩形灯光就可以完成，矩形灯光有四大优势：
- 光线效果柔和，包括过渡、阴影等;
- 可以作为场景中被反射物体，使材质反射效果更加生动;
- 矩形灯光的面积大小影响灯光的亮度，在同样的倍增值情况下，矩形灯光面积越大，灯光越亮;
- 可以双面发光，适合用于做灯带效果。
参数详解
- 亮度
on：是否激活该光源
颜色：控制灯光颜色
倍增值：控制灯光的强弱
- 选项
双面：控制矩形灯光是否双面发光，默认情况下是关闭的。
不可见：控制矩形灯光在渲染时是否显示，默认为显示，在实际应用中，应当将该选项勾选，让矩形灯光不显示，这样就不会在渲染后出现色块的情况，如果灯光在渲染视图范围以外，可以勾选。
不衰减：控制矩形灯光是否衰减，一般不勾选此项，矩形灯光的衰减效果逼真而且自然，不用衰减方式也可以模拟出真实的效果。
忽略灯光法线：控制矩形灯的发光方向是否完全与矩形面的法线一致。勾选此项后，不仅法线方向发光，与法线垂直和与发光矩形重合的方向上会有一定强度的发光。
天光入口：当场景中有矩形灯又有vray太阳光时，若勾选此项，矩形灯的光照强度将不再受灯光面板中倍增值的控制，此时的矩形灯仅仅参加到GI间接照明的计算。
储存发光贴图：勾选此项，vray会自动保存发光贴图信息，以供下次调用。提高渲染速度，但会降低阴影质量，可以根据不同的场景来取舍，如白天效果，对阴影要求较高，无需激活此项，渲染夜晚效果可以激活该项以提高速度。
- 采样
细分：控制灯光的品质，默认为8，如场景渲染后出现颗粒等不良效果时，加大细分值可以消除这一情况。
光子细分：控制灯光光子的品质，值越高，灯光越细腻，渲染时间越长。默认值为500
焦散细分：当场景启用焦散效果时，与焦散全局控制参数一起决定焦散效果的品质。默认值为1000
- 阴影
on：控制阴影是否开启，矩形灯光一般在场景中使用较多，一般选择一个方向的主光源开启阴影，其他用作补光、反光的矩形灯光就可以关闭阴影。
阴影偏移：决定阴影与物体偏移的距离，0为不偏移。
V-Ray For SketchUp阳光系统
V-Ray For SketchUp阳光系统能模拟真实的阳光效果，V-Ray For SketchUp阳光系统可以随着SketchUp里的阴影位置变化而变化，激活阳光系统是在参数面板里面的“环境栏”里面，勾选GI天光。
- 调整阴影位置，在SketchUp里面设置场景的阴影位置，可以自定义阳光出现的月份和时间。
- 激活GI天光，点击m进入纹理编辑器。
- 进入纹理编辑器，类型选择为“sky”，点击应用，SketchUp阳光就和vray阳光链接成功了。
V-Ray纹理编辑器参数介绍
- 通用
类型：选择sky
倍增值：决定太阳光强度，值越大，强度越高。
- 常规
浑浊度：值越大，表示空气越不干净，阳光颜色越黄；值越小，空气越干净，阳光越蓝。取值范围2-20.
亮度倍增器：控制vray阳光的强度。
臭氧：值越大表示含氧量越高，空气越蓝，取值范围0~~1。
大小倍增器：控制阳光阴影边缘的虚实程度，值越大，产生的阴影边缘越虚。取值范围：1~~10。
- 采样
光子细分：控制灯光光子的品质，值越高，灯光越细腻，渲染时间越长。默认值为500
焦散细分：当场景启用焦散效果时，与焦散全局控制参数一起决定焦散效果的品质。默认值为1000
- 阴影
阴影偏移：决定阴影与物体偏移的距离，0为不偏移。
阴影细分：控制阴影的品质，默认值为8。
